2024年12月04日

　

クラストップレベルとなる、読み値誤差±0.05%、レンジ誤差±0.05%の電力基本測定確度を達成し、エネルギー効率が高められた最新の機器を、より高い精度で測定することができます。

●電力基本確度トータル±0.1%（50/60 Hz）
●低力率で±0.07% of S（皮相電力）
●個別NULL機能で特定の入力だけに乗ったオフセット値をゼロにし、より高精度な測定が可能

幅広い周波数範囲にわたって確度を保証するとともに、広いダイナミックレンジを備えることで、機器の動作状態が多様に変化する対象でも、常に信頼性の高い測定を実現しています。

●2種類の入力エレメントで10 mA〜50 Aの高精度測定を1台で実現
●電流センサーとの組み合わせで2000 Armsの大電流測定が可能

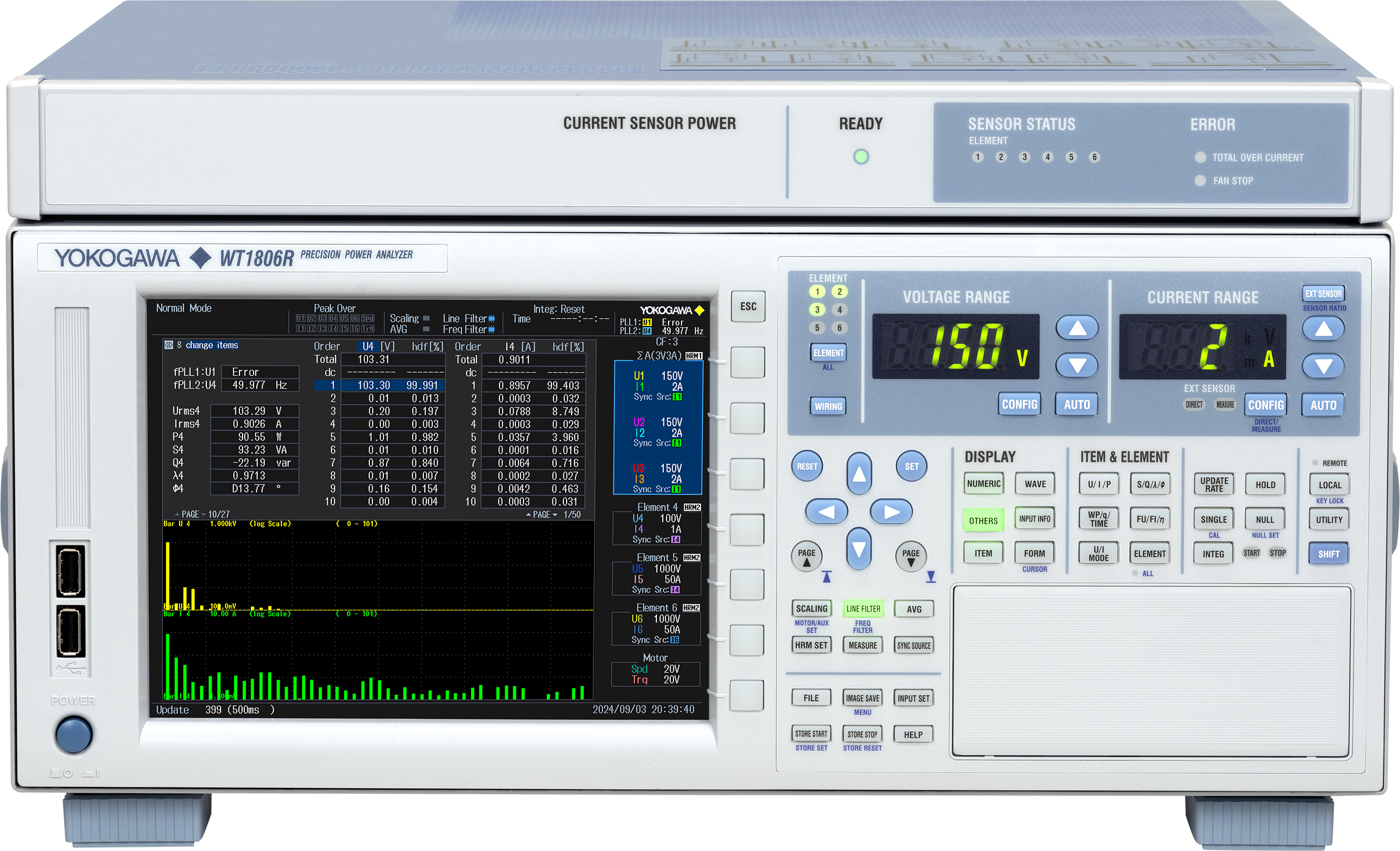

WT1800Rは、最大6チャネルの電力入力、バラエティに富んだ画面の組み合わせ表示、PCとの親和性、数値と波形解析機能、広い周波数入力範囲とその環境性能から、電力、効率および高調波測定が求められる最先端のアプリケーションにフレキシブルに対応します。

●広いダイナミックレンジによって待機電力から稼働時の消費電力まで幅広く適応
●スプリットコア電流センサー（CT1000S）で大電流測定を簡便に実現
●統合ソフトウェアによって消費電力とインバータ波形の相関関係把握が容易
●多彩な演算機能でモーターパラメータ解析を支援

各製品の詳細は型式をクリックして製品情報ページをご確認ください。

仕様	型式		価格
1入力エレメントモデル	WT1801R―5A	WT1801R―50A	851,000円
2入力エレメントモデル	WT1802R―5A	WT1802R―50A	1,078,000円
3入力エレメントモデル	WT1803R―5A	WT1803R―50A	1,305,000円
4入力エレメントモデル	WT1804R―5A	WT1804R―50A	1,532,000円
5入力エレメントモデル	WT1805R―5A	WT1805R―50A	1,759,000円
6入力エレメントモデル	WT1806R―5A	WT1806R―50A	1,986,000円

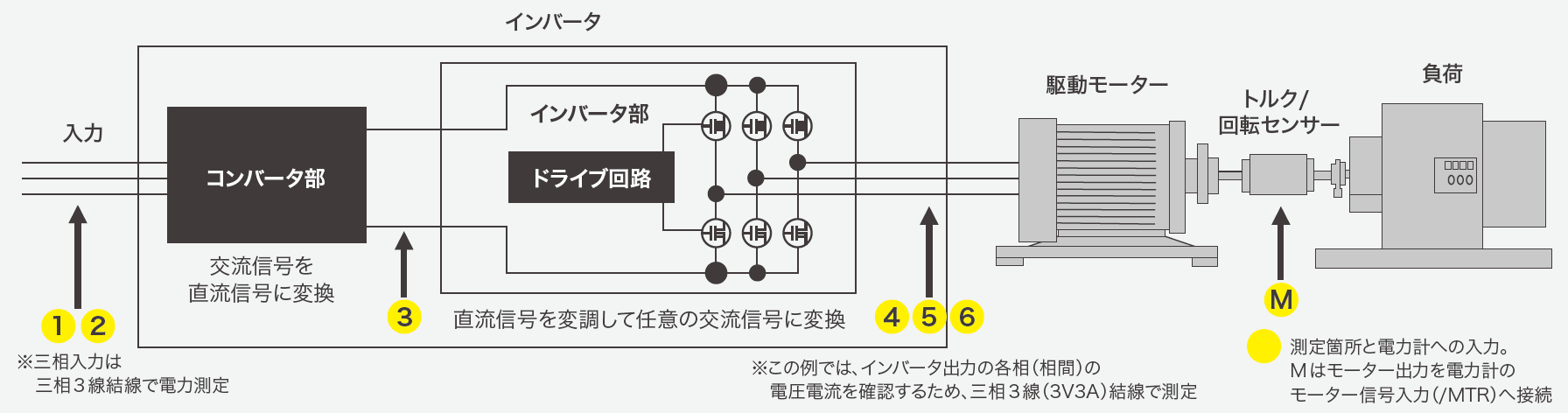

インバータ＆モーター入出力効率測定

WT1800Rは最大6系統の電力の測定ができるので、1台でインバータ入出力間の効率試験が可能です。さらにモーター評価機能（/MTRオプション）を使用することで、電圧、電流、電力に加え、モーターの回転速度、トルク、機械的出力の変化も同時に観測できます。電源入力からモーター出力までのトータル効率を1台で測定可能です。

【主な市場】
•   xEV、産業機器（モーター）
•　再生可能エネルギー
•　家電

【用途】
• xEVや産業機器向けインバーター・モーターの効率評価試験
•　パワーコンディショナの効率評価試験
•　空調機器・冷蔵庫の消費電力・待機電力評価
